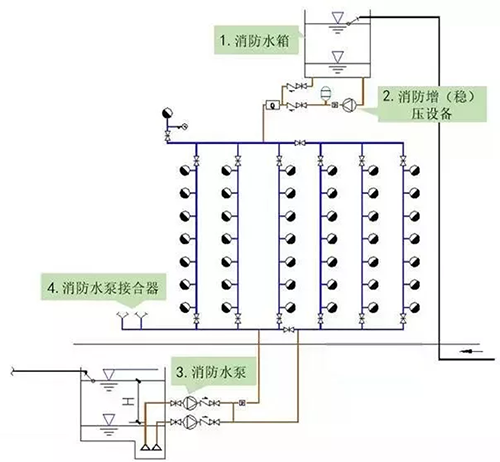

1、通過電氣總平面圖可了解該項工程的概況，掌握電氣負荷的分布及電源裝置等一般大型工程都有電氣總平面圖，中小型工程則由動力平面圖或照明平面圖代替2電氣系統圖 電氣系統圖是用單線圖表示電能或電信號按回路分配出去的圖樣，主要表示各個回路的名稱用途容量以及主要電氣設備開關元件及導線電纜的；消防管道系統圖是指一個建筑物內部的消防設施的平面圖，它記錄了消防管道消火栓噴淋系統疏散通道等設施的分布位置管徑閥門與連接方式等信息，以及消防控制室位置監控區域等重要的安全設施它是建筑物內部消防安全管理的核心文件之一，不僅是現場指導消防救援的重要工具，也是日常管理和維護工作的；內容如下消防栓，正式叫法為消火栓，一種固定式消防設施， 主要作用是控制可燃物隔絕助燃物消除著火源分室內消火栓和室外消火栓消防系統包括，室外消火栓系統，室內消火栓系統，滅火器系統，有的還會有自動噴淋系統，水炮系統，氣體滅火系統，火探系統，水霧系統等消火栓套裝一般由消防箱+消防水帶；不是消火栓箱表示方式一樣，就是涂黑的部分不同就是一個圓圈，一個45度斜線，涂黑一半室外消火栓是設置在建筑物外面消防給水管網上的供水設施，主要供消防車從市政給水管網或室外消防給水管網取水實施滅火，也可以直接連接水帶水槍出水滅火室外消火栓系統也是撲救火災的重要消防設施之一；火災自動報警系統是由觸發裝置火災報警裝置聯動輸出裝置以及具有其它輔助功能裝置組成的原理具有能在火災初期，將燃燒產生的煙霧熱量火焰等物理量，通過火災探測器變成電信號，傳輸到火災報警控制器，并同時以聲或光的形式通知整個樓層疏散，控制器記錄火災發生的部位時間等，使人們能夠及時發現。

2、消防圖紙的一些規范 消防藍圖需要的一些圖1 設計說明 2 原示平面圖 3 平面布置圖軸線和裝修層的原示竣工圖的軸線必須一至4 隔斷尺寸圖 5 地面鋪裝圖 6 電氣系統圖 7 電氣說明圖 8 天花布置圖 9 空調布置整層裝修時需要空調布置圖，局部不需要10強電布置圖；消防圖紙識圖方法1消防圖紙分消防水消防電還有氣體消防2不管是什么，任何一份圖紙，都要先看設計說明圖例3設計說明是圖紙的提綱，讀懂它能把握設計意圖內容等4不同的設計可能圖例不一樣5然后是系統圖他是一本書的目錄，讀懂它就知道他整個系統的工作狀態及；一消火栓系統設置場所lt消火栓系統的布局至關重要，它通常設置在建筑物的入口處公共區域和易于取用的地方，確保火災發生時能迅速響應二自動噴水滅火系統設置場所lt自動噴水滅火系統廣泛分布于工業區商業樓住宅樓等，重點區域如走廊倉庫和廚房等，它的安裝位置直接影響火災防護的覆蓋范圍三；jk在消防圖中是什么意思消防圖是指建筑物內部的消防系統分布圖， 上面標注了消防設施的位置，包括滅火器消火栓疏散通道等其中，jk一般用來表示消防水池或消防水泵房，以便指導消防隊員進行滅火救援除了jk，消防圖中還有許多其他的符號和標志例如，黑色的實線表示隔墻或防火墻，紅色的實線；消防系統圖中代號有的是英文縮寫，有的時拼音縮寫D拼音縮寫電源 Dianyuan C1，C2英文縮寫Control 控制 GB拼音縮寫廣播 Guangbo F英文縮寫Fire 消防 XF拼音縮寫消防 XiaoFang 首位代碼F的含義是直接防止自動自動能量流信息流人身或設備發生危險的或意外的情況。

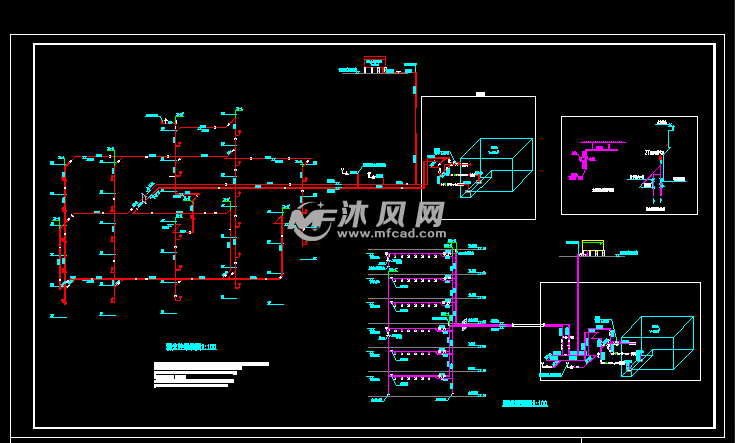

3、同理，如果消防箱右邊才是主要的滅火目標建筑體，這時消防箱就應該往左開門，門軸設在左邊消防栓介紹消防栓，正式叫法為消火栓，一種固定式消防設施， 主要作用是控制可燃物隔絕助燃物消除著火源分室內消火栓和室外消火栓消防系統包括，室外消火栓系統，室內消火栓系統，滅火器系統，有的還會有；首先熟悉一下消防設施在圖紙上的圖例，現在的消防圖紙都是 CAD出的圖，找到消防設計總說明，看一下如果是一類危險場所的圖紙都是有消防專篇的看懂圖例后再看一下火災報警系統噴淋系統室內消火栓系統 這幾大類的系統圖，對消防工程有一個大體了解，最后再看平面圖，施工時是以平面圖為準的水電水；這里面有的是英文縮寫，有的時拼音縮寫比如D拼音縮寫電源 DianyuanC1，C2英文縮寫Control 控制GB拼音縮寫廣播 Guangbo F英文縮寫Fire 消防 XF拼音縮寫消防 XiaoFang 每個人畫圖習慣不一樣，用的字母也不盡相同，所以一定要先看圖例。

4、消防系統包括，室外消火栓系統，室內消火栓系統，滅火器系統，有的還會有自動噴淋系統，水炮系統，氣體滅火系統，火探系統，水霧系統等消火栓主要供消防車從市政給水管網或室外消防給水管網取水實施滅火，也可以直接連接水帶水槍出水滅火所以，室內外消火栓系統也是撲救火災的重要消防設施之一。

5、1消防四圖是消防平面布置圖該圖紙是消防設施布置的平面圖，標注了消防水源消防水管消防泵房消防控制室消防通道等2消防設備剖面圖該圖紙是消防設備剖面圖，標注了消防水源消防水管消防泵房消防電源自動噴水滅火系統自動滅火裝置煙氣排放系統等3消防疏散平面圖該圖紙是疏散。
