48#框架梁，共1跨，梁截面寬200mm，截面高500mmHPB300級箍筋直徑8mm，加密區間距100，非加密區間距200mm，兩肢箍上部通長筋HRB400級2根直徑14mm，底筋3根HRB400級直徑14mm原位標注支座上部3根HRB400級直徑16mm。

建筑工程鋼筋圖紙中G，N分別表示什么 G表示構造筋，而N則表示的是抗扭筋 在建筑設計圖中，l表示是梁ll表示是連續梁ql表示圈梁jl表示基礎梁tl表示是梯梁dl表示是地梁，z表示柱gz表示構造柱kz表示框架柱。

建筑圖紙鋼筋符號表示方法如下φ10@1002002 表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為雙肢箍φ10@1002004 表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為四肢箍φ8@2002 表。

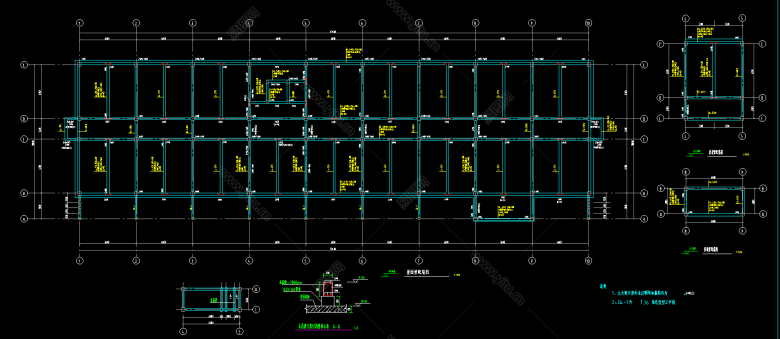

建筑圖紙的梁鋼筋圖看法第一排是基礎梁的編號 JL031B和基礎梁的尺寸600x1200 意思是基礎梁寬600mm，高1200mm第二排是梁的箍筋型號 14的二級鋼筋間距100 是四肢箍第三排是梁的縱筋排列 B的意思是底部鋼筋botton 是。

這是圈梁的集中標注方法，表示圈梁編號2，1跨，梁寬180，梁高400，箍筋圓6一級鋼筋雙肢箍筋，間距200，梁上主筋2根一級12圓鋼筋，下筋2根一級16鋼筋，梁頂標高3850。

你應該是大錯了，應該是G 4Φ14 ，這個是指構造鋼筋，一般是腹板大于450時要加的這下你滿意了吧呵呵，我是湯海潮，66 問題二怎樣看鋼筋圖紙上符號 KL21A240×650表示2號框架梁，1跨1端懸挑，梁寬。

加筋是局部的附加鋼筋附加就是原來通長鋼筋不換，在原基礎上再增加一般梁柱交角處有附加鋼筋，這是抗震設計要求，要增加節點的剛度，保證節點的強度。

間距130mm，55號筋的長度是1500mm問題四高層建筑鋼筋圖紙如何看 20分 買11G101看看，你把你的郵箱發給我，我把圖籍發給你問題五鋼筋圖紙怎么看 30分 25鋼筋和下面的12的鋼筋根數，圖紙上已經說的很清楚了。

3，用于雙支箍，每側兩根Ф14，上排為2Ф25，雙向板16Ф2522，上排為5根，圈梁Ф10@100Ф8@1004，下排為2Ф252002表示箍筋為Ф10鋼筋圖紙上表示有幾種。

建筑圖紙鋼筋符號表示方法如下φ10@1002002表示 箍筋 為φ10 ，加密區間距100，非加密區間距200，全為雙 肢箍 φ10@1002004表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為 四肢箍 φ8@200。

具體可以看一下11G1011圖集，里面有梁的鋼筋詳解下面是一些圖解資料來自網絡。

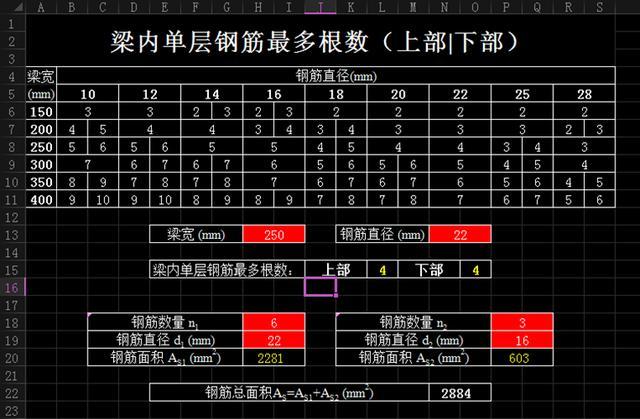

2在結構施工圖紙中，常見于梁鋼筋表示方法中，G表示構造配筋，例如G4 10，就表示為此梁有四根直徑為10的一級鋼筋，梁兩側各兩根這里G就表示為構造鋼筋有時此處也會出N，則表示為抗扭鋼筋，配置方法也是兩側均分 已贊過 已踩。

φ8@2002 表示箍筋為φ8，間距為200，雙肢箍φ8@10041502 表示箍筋為φ8，加密區間距100，四肢箍，非加密區間距150，雙肢箍一 梁上主筋和梁下主筋同時表示方法 3Φ22，3Φ20 表示上部鋼筋為3。

這個表示拉勾筋，縱橫間距都是600的意思要注意的是一般要布置成梅花形。

鋼筋圖紙上表示有幾種1，梁主，次梁，地梁，圈梁2，柱受力柱，構造柱3，板單向板，雙向板一般單向板我們接觸得很少，如果你想更好的對鋼筋了解，我希望你在鋼筋工綁扎時一定要多多留心，在拿著圖紙去。
